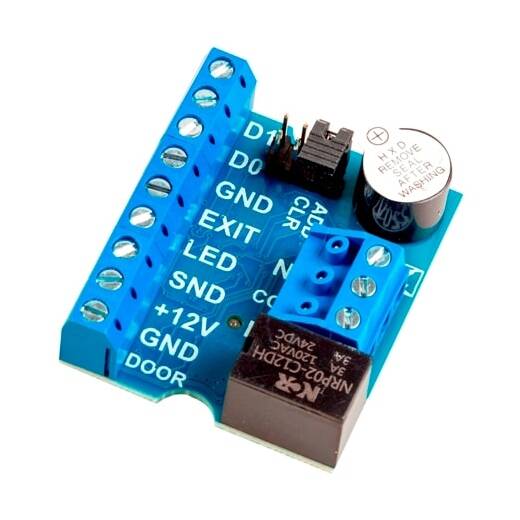

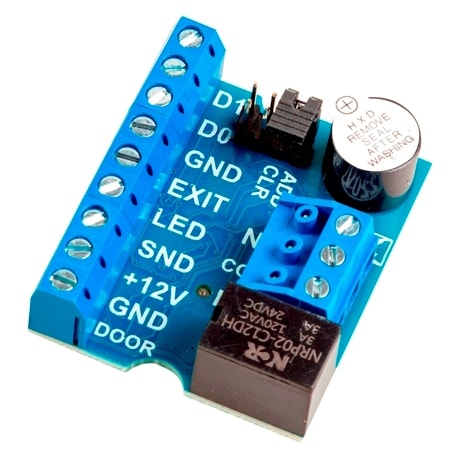

Z-5R (мод. Relay Wiegand) автономный контроллер Iron Logic

Архитектура и режимы работы

Контроллер Z-5R (мод. Relay Wiegand) может эксплуатироваться в двух основных режимах: автономном (standalone) и сетевом. В автономном режиме устройство работает без компьютера: управление доступом осуществляется на основе данных, хранящихся в энергонезависимой памяти контроллера. Программирование выполняется с помощью перемычек на плате и ключей-идентификаторов (мастер-ключей). В сетевом режиме (сетевые модификации контроллера) требуется подключение к компьютеру или сети и администрирование через специализированное программное обеспечение.

Контроллер поддерживает три категории идентификаторов: Простой ключ (базовый пользовательский ключ для открытия двери), Блокирующий ключ (инструмент администратора для блокировки/разблокировки доступа обычным пользователям) и Мастер-ключ (главный ключ для настройки контроллера). Без мастер-ключа добавление новых ключей и настройка параметров невозможны.

Поддержка протоколов и считывателей

Модификация Relay Wiegand поддерживает подключение считывателей по интерфейсу Wiegand 26/34/37/40/42 бит, что позволяет использовать широкий спектр современных считывателей карт (Mifare, EM-Marine, HID и других стандартов). Также поддерживается протокол Touch Memory (Dallas TM, iButton) для работы с ключами Touch Memory. К контроллеру можно подключить один считыватель на вход или два считывателя (вход и выход) – второй считыватель подключается параллельно первому.

Программирование и настройка

Программирование автономного контроллера выполняется с помощью перемычек на плате и мастер-ключа. Для входа в режим программирования необходимо установить перемычку в одно из положений и подать питание на контроллер. Режимы:

• Положение перемычки №2 – стирание всех ключей из памяти контроллера;
• Положение перемычки №3 – добавление простых ключей пользователей;
• Положение «NORMAL» – штатный режим работы (перемычка отсутствует).

При первом включении контроллер в течение 16 секунд ожидает записи мастер-ключа. Мастер-ключ создаётся однократным прикладыванием ключа iButton к считывателю в этом режиме. После записи мастер-ключа контроллер переходит в штатный режим. Добавление простых ключей выполняется либо через мастер-ключ (кратковременное касание мастер-ключом), либо установкой перемычки в положение №3. Блокировка доступа обычным пользователям активируется удержанием блокирующего ключа около 3 секунд до длительного непрерывного сигнала.

Электробезопасность и защита

Контроллер имеет защиту от неправильного включения питания. Для защиты выходного реле от обратного тока при работе с индуктивной нагрузкой (электромагнитный замок) в комплект поставки входит защитный диод (1N5400), который необходимо установить на клеммы замка в обратной полярности. Производитель рекомендует использовать линейные стабилизированные блоки питания: импульсные блоки питания могут вызывать проблемы со считыванием ключей. Категорически запрещается переставлять перемычки при включённом питании – это может привести к повреждению контроллера.

Технические характеристики Z-5R (мод. Relay Wiegand)

• тип устройства: автономный/сетевой контроллер СКУД;
• модель: Z-5R (мод. Relay Wiegand);
• производитель: IronLogic;
• количество пользователей (ключей): не более 1364;
• количество подключаемых считывателей: 1 (до 2 при параллельном подключении);
• интерфейс подключаемых считывателей: Touch Memory (iButton), Wiegand 26/34/37/40/42;
• напряжение питания постоянного тока: 9–24 В;
• максимальный потребляемый ток: 45 мА;
• максимальный ток коммутации замка: 3 А;
• тип выходного реле: релейный (нормально разомкнутые контакты);
• длительность открывания замка: программируется;
• защита от неправильного включения: есть;
• способ монтажа: открытая установка (на DIN-рейку или в корпус);
• материал корпуса: текстолит (открытая плата);
• габаритные размеры (Д×Ш×В): 46×36×15 мм;
• вес: не более 0,026 кг (26 г);
• диапазон рабочих температур: от -40 °C до +50 °C;
• относительная влажность воздуха: до 98% при +25 °C (без конденсата);
• гарантийный срок: 60 месяцев (5 лет);
• срок службы: 6 лет;
• страна производства: Россия.

Ключевые преимущества модели Z-5R (мод. Relay Wiegand)

• универсальная совместимость со считывателями Touch Memory и Wiegand 26–42 бит;
• ёмкость памяти – до 1364 ключей для большинства применений;
• низкое энергопотребление – всего 45 мА в рабочем режиме;
• широкий диапазон питания (9–24 В) и коммутируемой нагрузки (до 3 А);
• простое программирование перемычками и мастер-ключом – без компьютера;
• блокировка доступа обычным пользователям по блокирующему ключу;
• режим «Триггер» для длительного открывания двери;
• поддержка датчика положения двери для контроля закрывания;
• защита от обратного тока при работе с индуктивной нагрузкой;
• длительная гарантия – 5 лет – и срок службы 6 лет.
