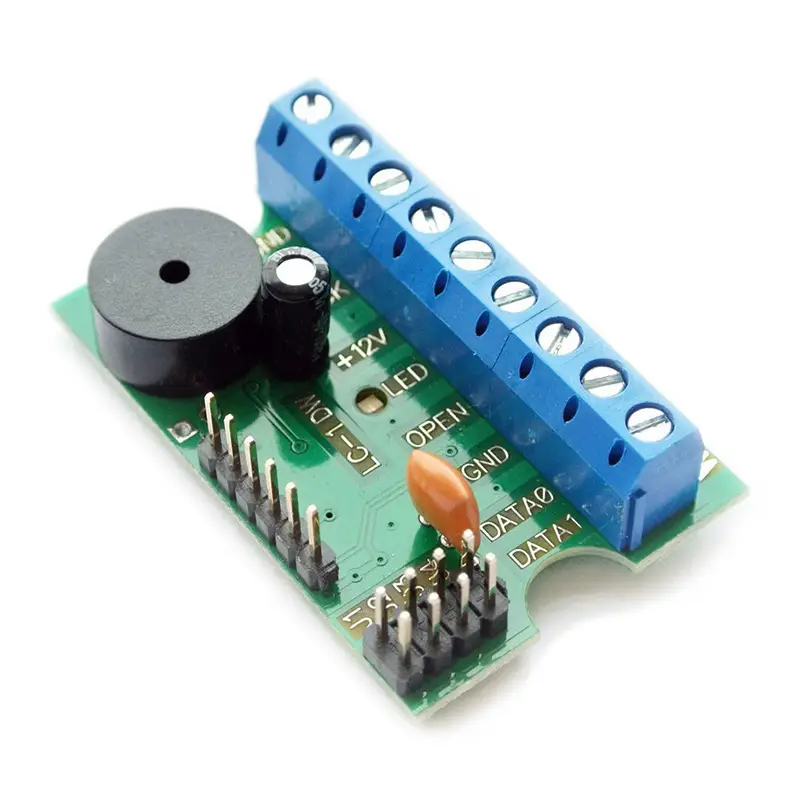

LC-1DW автономный контроллер Stork

LC-1DW (Wiegand, TM) – контроллер предназначен для применения в простых системах контроля доступа. Контроллер работает с замками, которые открываются подачей или снятием напряжения. Принцип работы контроллера основан на сравнении ранее занесенных ключей с кодом поднесенного ключа. При совпадении кодов активируется выход на замок на заданное время. Контроллер работает с контактным считывателем и ключами Touch Memory, либо с бесконтактным считывателем с эмуляцией Touch Memory или с протоколом Wiegand-26. Рекомендуется устанавливать контроллер в монтажную коробку EB-820 (65х65х18 мм).

Особенности:

• интерфейс подключения считывателя: Wiegand 26, Dallas TM;
• количество подключаемых считывателей (контактный или бесконтактный) - 1;
• количество подключаемых кнопок - 1;
• количество используемых мастер-ключей - 2;
• подключение и управление всеми типами замков;
• защита от залипания кнопки «выход»;
• возможность переноса базы пользователей в сетевую версию СКУД;
• функция разблокировки дверей и звуковой индикации в случае срабатывания пожарной сигнализации;
• режим «Автоматическое занесение жетонов в память контроллера»;
• компактные габариты устройства для размещения его внутри замка;
• увеличенное расстояние между считывателем и контроллером - до 35м (в случае применения бесконтактных считывателей STORK - Fly 2/Fly 3);
• режим работы «Триггер» - управление работой исполнительного устройства (вкл/выкл): одно касание ключа – исполнительное устройство закрыто, повторное - открыто;
• 5 байтная защита кода жетона;
• простой, интуитивно понятный режим программирования.

Технические характеристики:

• напряжение питания контроллера 9-15В (DC);
• ток потребления контроллера при Uпит.=12В:
  • в режиме ожидания не более 15мА,
  • в режиме коммутации не более 30мА;
• выход управления замком ток не более 3А;
• выход управления индикацией открытый коллектор транзистора с резистором 1кОм, ток не более 30мА;
• расстояние от считывателя до контроллера:
  • Touch Memory при сечении кабеля 0.22мм² не более 100м,
  • Wiegand-26 при сечении кабеля 0.22мм² не более 100м;
• тип ключей DS1990A, RFID карточки/брелки;
• встроенная энергонезависимая память EEPROM;
• максимальное время опознавания ключа 0.7сек;
• перемычка для выбора типа замка электромагнитный, электромеханический;
• относительная влажность не более 90%.
