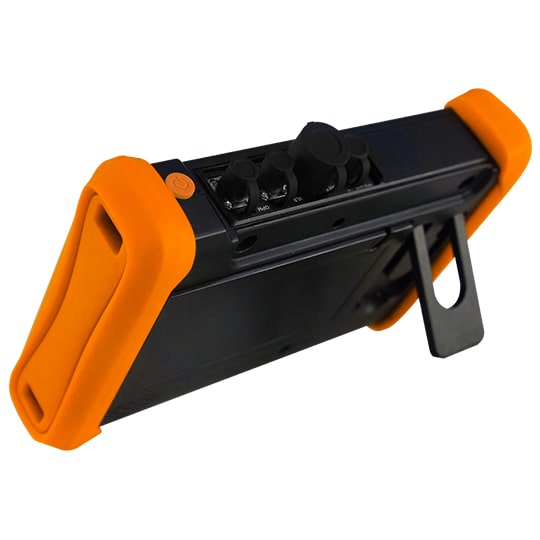

Expert-5IP/GCOD28 OTDR гибридный видеотестер Hunter

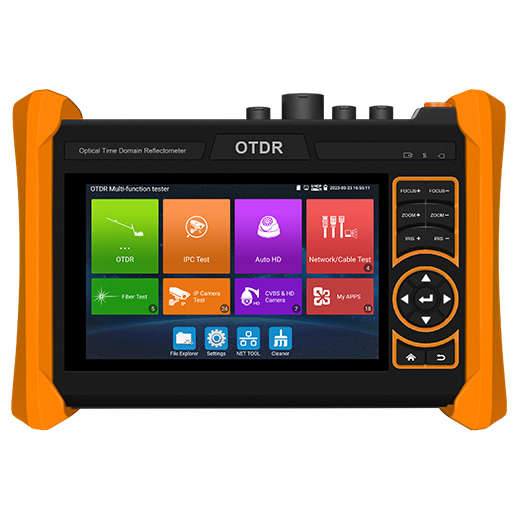

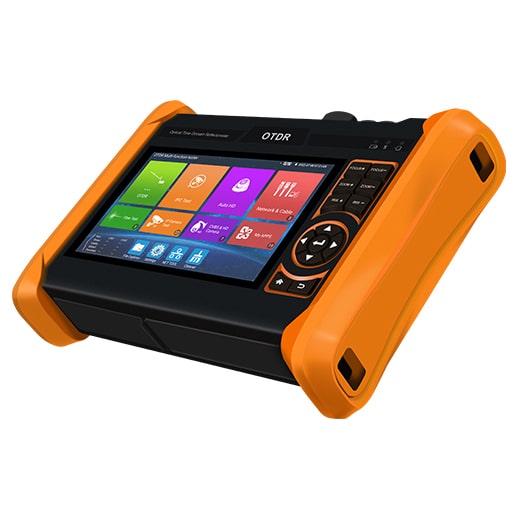

Expert-5IP/GCOD28 OTDR — универсальный гибридный тестер для комплексного монтажа и диагностики современных систем безопасности и связи. Устройство сочетает в себе многофункциональный видеотестер и полноценный оптический рефлектометр (OTDR) в компактном корпусе с сенсорным экраном на базе Android. Поддерживает все актуальные стандарты камер — аналоговые (AHD, TVI, CVI, CVBS) и сетевые IP с разрешением до 4K. Позволяет получать изображение, настраивать устройства через встроенное меню, подключаться к IP-камерам популярных производителей (Hikvision, Dahua и др.) по родным протоколам, а также к другим камерам по стандарту ONVIF.

Встроенный двухволновой рефлектометр OTDR (1310/1550 нм) с дальностью измерений до 105 км обеспечивает профессиональный анализ волоконно-оптических линий: определение длины, локализацию повреждений, измерение потерь и создание отчетов. Дополнен измерителем оптической мощности и визуальным дефектоскопом.

Комплексный анализ медных линий позволяет производить TDR-тестирование витой пары с определением параметров кабеля, проверку PoE, сканирование Wi-Fi-сетей и выполнение различных сетевых тестов.

Эргономика: Автономная работа до 11 часов, возможность прямого питания камер (12В/24В/PoE), современные интерфейсы и сенсорное управление делают прибор эффективным решением для полевых работ.

Основные возможности и параметры гибридного CCTV видеотестера:

• операционная система на базе Android;
• сенсорный дисплей 5.4" с разрешением 1920*1152 px;
• работа со всеми форматами аналогового сигнала, разрешения до 8 Мп: CVBS, TVI, CVI, AHD;
• поддержка TVI5.0 Audio;
• получение изображения с IP камер с разрешением до 4К по встроенным протоколам и ONVIF, компрессия H.264/H.265;
• наличие инструментов для работы с камерами Hikvision, Dahua, сброс пароля, поиск и тп;
• быстрое подключение, обнаружение адресов IP камер и адаптация сегмента сети, создание отчёта теста IP камеры;
• измерение опт. мощности ВОЛС. Динамический диапазон 28/26 дБ. Длина волн 1310нм/1550нм. Диапазон измерений -70…+10дБм. Максимальная дальность тестирования 105 км;
• проверка длины оптического кабеля, потерь, затухания, точек соединения; сохранение графиков и результатов измерений и тестирований в память, в PDF, Exсel таблицы;
• Лазер FP-LD, Длина волны 1310/1550, мощность -5дБм – 0дБм, частота 270Гц/330Гц/1кГц/2кГц, стабильность CW, ±0.21 дБ/15 мин;
• измерение оптической мощности ВОЛС: длина волны1550/1310 нм; диапазон измерений -70…+10 дБм;
• встроенный дефектоскоп оптического кабеля: красный лазер, мощность 10 мВт, длина волны 650 нм, дальность 10 км;
• тестирование UTP кабеля: cтатус соединения, тип кабеля, последовательность жил;
• TDR тест кабеля UTP: целостность сети, длина кабеля, затухание, качество, состояние, импеданс, коэффициент отражения, перекос; макс. длина 180 м;
• измерение уровня видеосигнала;

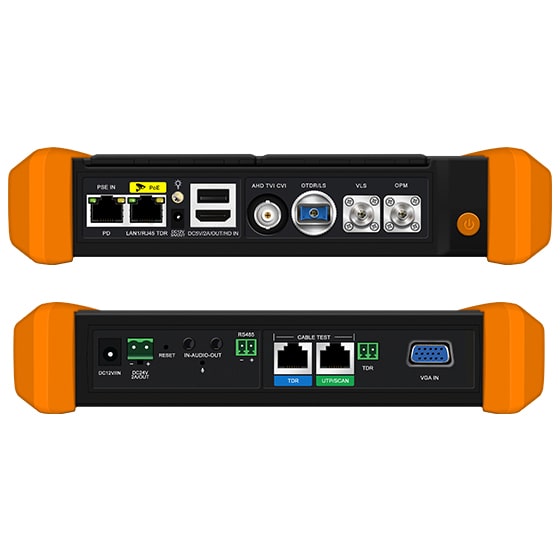

• HDMI вход 4K, VGA вход 2K;
• LAN порт 1000 мбит;
• наличие выходов питания 12В 3А, 24В 2А, POE 48 В до 25.5 Вт для питания камеры;
• выход USB 5V 2А;
• встроенный FTP сервер;
• встроенный Wi-Fi 2.4 ГГц до 150М, создание точки доступа, анализатор (сила сигнала, занятость каналов), информация о сети, проверки работоспособности сети, анализа загруженности канала, рейтинга канала и т.д;
• сетевые тесты: пинг сети, сканирование сегментов сети, поиск порта коммутатора, DHCP сервер, проверка IP адресов на уникальность, скорость соединения, тестирование пропускной способности сети, трассировка, проверка сокетов, PPPOE, LLDP и прочие параметры сети;
• измерение напряжения POE;
• Тестирование POE: определение типа POE, измерение напряжения POE, состояния подключения;
• мониторинг «линков»;
• настройка пресетов и сканирование адресов поворотной камеры;
• Память встроенная FLASH (EMMC)+ дополнительно слот под micro SD карту;
• генератор тона для поиска кабеля;
• удаленное управление тестером и интерком, проекция экрана;
• измерение уровня видеосигнала;
• аудио вход/выход для тестирования микрофона;
• различные инструменты: фонарик, калькулятор, офисные приложения, медиа плейер и другие приложения;
• возможность записи фото и видео на SD карту;
• встроенный аккумулятор 5200 мАч, время автономной работы до 11 часов.

Примечание:
1. Указанные параметры прибора актуальны для идеальных условий эксплуатации без учета неоднородности оптического волокна.
2. Dynamic range - данные полученные при продолжительности измерения 3 минуты, длительности импульса (pulse width) 20000 нс и дальности измерения (distance scope) 200 км.
3. Условия измерения в слепой зоне (blind zone): отражение происходит в пределах 5 км и его уровень 45 дБ. Измеряется при минимальной длительности импульса.

Оптический рефлектометр основные параметры

• Тип лазера FP-LD;
• Длина волны (нм) 1310/1550;
• Длительность импульса (нс): 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 ;
• Динамический диапазон (дБ): 28/26;
• Дальность тестирования ≤ 105 км;
• Слепая зона событий ≤ 1.6 м;
• Слепая зона затухания ≤ 8 м;
• Линейность (дБ/дБ) ±0.05 дБ/дБ;
• Порог потерь (дБ) 0.05;
• Коэффициент разрешения по потерям (дБ): 0.01;
• Минимальное разрешение по расстоянию: 0.05;
• Точек измерения (К): 32-128;
• Погрешность измерения расстояния: ±(1м+5х10-5 х дистанция + интервал дискретизации) ;
• Диапазон измеряемых расстояний (км): 0.5,1,2,5,10,25,50,100,200;
• Длительность обновления: 1с ;
• Длительность измерения: 5с,10с,15с,30с,1мин,2мин,3мин на выбор ;
• Интерфейс подключения: FC-UPC ;

В технических характеристиках описывается гарантированная производительность прибора при использовании для измерения обычного ПК разъема, без учета погрешности, вызванной преломлением оптического волокна. Динамический диапазон - это данные, полученные при условии максимальной длительности импульса, максимального расстояния и времени измерения в 3 минуты (200 км/20000 нс/3 мин). Условия измерения в слепой зоне: отражение происходит в пределах 5 км, сила отражения составляет 45 дБ. Измеряется по минимальной длительности импульса.
