Гаджеты Expert-8AO/MWDSTC28 OTDR оптический рефлектометр Hunter

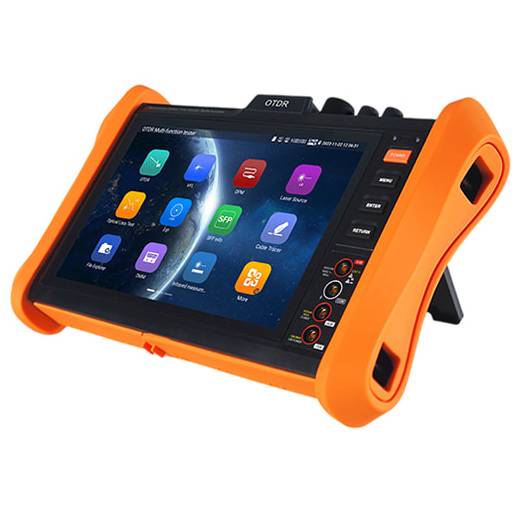

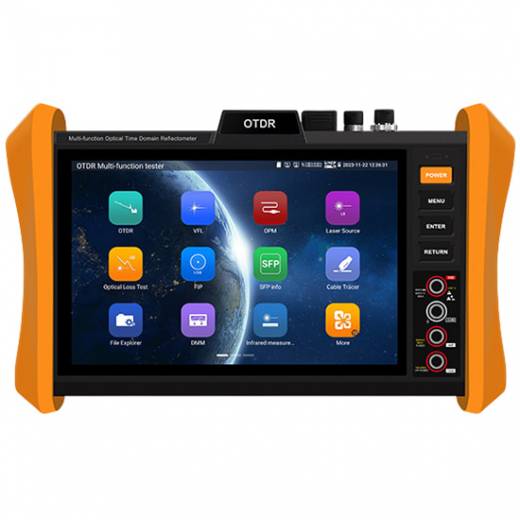

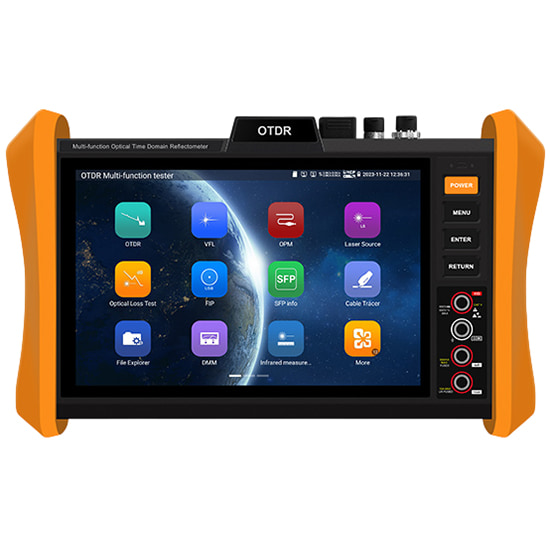

Expert-8AO/MWDSTC28 — это универсальный портативный рефлектометр нового поколения на базе Android, объединяющий функции для комплексной диагностики волоконно-оптических и медных сетей. Прибор позволяет проводить полную диагностику волоконно-оптических линий: измерять длину, оценивать качество сигнала, локализовать соединения и повреждения с дальностью до 105 км. Для работы с классическими медными сетями в приборе предусмотрен функционал проверки витой пары и разнообразные сетевые тесты. Дополнительно устройство оснащено мультиметром, электроскопом, тоногенератором, что делает его полноценным инструментом для монтажа, обслуживания и оперативного поиска неисправностей в современных гибридных сетях.
Ключевые параметры и возможности оптического рефлектометра Expert-8AO/MWDSTC28:- Операционная система на базе Android;
- Сенсорный дисплей 8" с разрешением 1920*1200 pix ;
- SFP порт 1000 Мбит под оптический модуль;
- LAN порт 1000 Мбит;
- Встроенный Wi-Fi 2.4 ГГц до 150М, создание точки доступа, анализатор (сила сигнала, занятость каналов), информация о сети, проверки работоспособности сети, анализа загруженности канала, рейтинга канала и т.д;
- Сетевые тесты: пинг сети, сканирование сегментов сети, поиск порта коммутатора, DHCP сервер, проверка IP адресов на уникальность, скорость соединения, трассировка, проверка сокетов, PPPOE, LLDP и прочие параметры сети;
- TDR тестирование UTP кабеля длинной до 180 метров: состояние, длина, статус пар, определение дальней и ближней точек неисправности, затухание сигнала;
- Тестирование кабеля UTP/FTP/телефонного, лифтового, BNC: статус соединения, тип кабеля, длина кабеля (до 3 км), последовательность жил ;
- Память встроенная FLASH (EMMC)+ дополнительно слот под micro SD карту;
- Тестирование POE: определение типа POE, измерение напряжения POE, состояния подключения;
- Тоногенератор для поиска спрятанного кабеля или в пучке;
- Электроскоп с диапазоном напряжения 12-1000В AC, 50/60Гц, CAT.III 1000V/CAT.IV 600V; CE;
- Встроенный мультиметр: измерение постоянного и переменного напряжения, измерение сопротивления, прозвонка, измерение диодов, измерение емкости;
- Мониторинг данных: перехват и анализ командных данных с управляющего устройства, отображение принимаемых кодов в реальном времени, возможность отправки шестнадцатеричных (HEX) команд;
- Измерение опт. мощности ВОЛС Длина волн 1310нм/1550нм. Динамический диапазон 28/26 дБ. Диапазон измерений -70…+10дБм;
- Визуальный дефектоскоп красный лазер, мощностью 10мВт, длина волны 650нм, дальность 8км ;
- Лазер FP-LD, Длина волны 1310/1550, мощность -5дБм – 0дБм, частота 270Гц/330Гц/1кГц/2кГц, стабильность CW, ±0.21 дБ/15 мин;
- Питание рефлектометра DC15В 1.6А;
- Сменный аккумулятор 11.1В Литий-ионный 5200мАч. Время работы до 11 часов;
- Температура эксплуатации -10С…+50С;
- Габаритные размеры: 182х110х36,5 мм/ 0.45кг .
Оптический рефлектометр основные параметры
Позволяет производить проверку длины оптоволокна, поиск точки подключения/ сварки, автоматический анализ различных соединений/точек сварки, анализ различных событий, определять параметры потерь, затухания, создавать карту событий, сохраненять и просмотривать графики и отчеты тестирования (до 30000 графиков.), информацию о событиях. Поддерживается масштабирование и перемещение графиков, просмотр подробной информации.- Тип лазера FP-LD;
- Длина волны (нм) 1310/1550;
- Длительность импульса (нс): 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 ;
- Динамический диапазон (дБ): 28/26;
- Дальность тестирования ≤ 105 км;
- Слепая зона событий ≤ 1.6 м;
- Слепая зона затухания ≤ 8 м;
- Линейность (дБ/дБ) ±0.05 дБ/дБ;
- Порог потерь (дБ) 0.05;
- Коэффициент разрешения по потерям (дБ): 0.01;
- Минимальное разрешение по расстоянию: 0.05;
- Точек измерения (К): 32-128;
- Погрешность измерения расстояния: ±(1м+5х10-5 х дистанция + интервал дискретизации) ;
- Диапазон измеряемых расстояний (км): 0.5,1,2,5,10,25,50,100,200;
- Длительность обновления: 1с ;
- Длительность измерения: 5с,10с,15с,30с,1мин,2мин,3мин на выбор ;
- Интерфейс подключения: FC-UPC ;
В технических характеристиках описывается гарантированная производительность прибора при использовании для измерения обычного ПК разъема, без учета погрешности, вызванной преломлением оптического волокна. Динамический диапазон - это данные, полученные при условии максимальной длительности импульса, максимального расстояния и времени измерения в 3 минуты (200 км/20000 нс/3 мин). Условия измерения в слепой зоне: отражение происходит в пределах 5 км, сила отражения составляет 45 дБ. Измеряется по минимальной длительности импульса.
