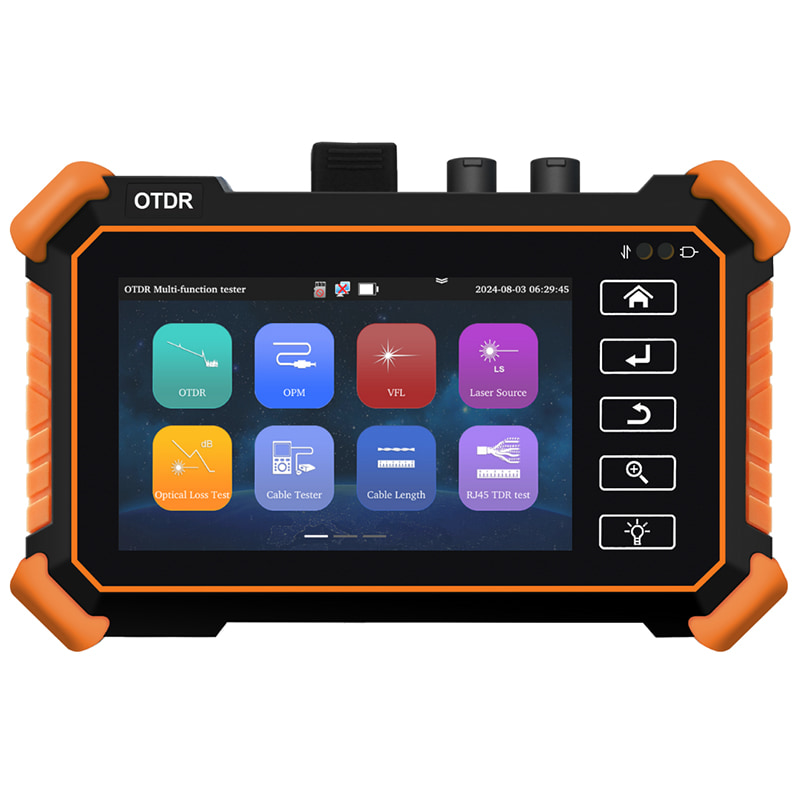

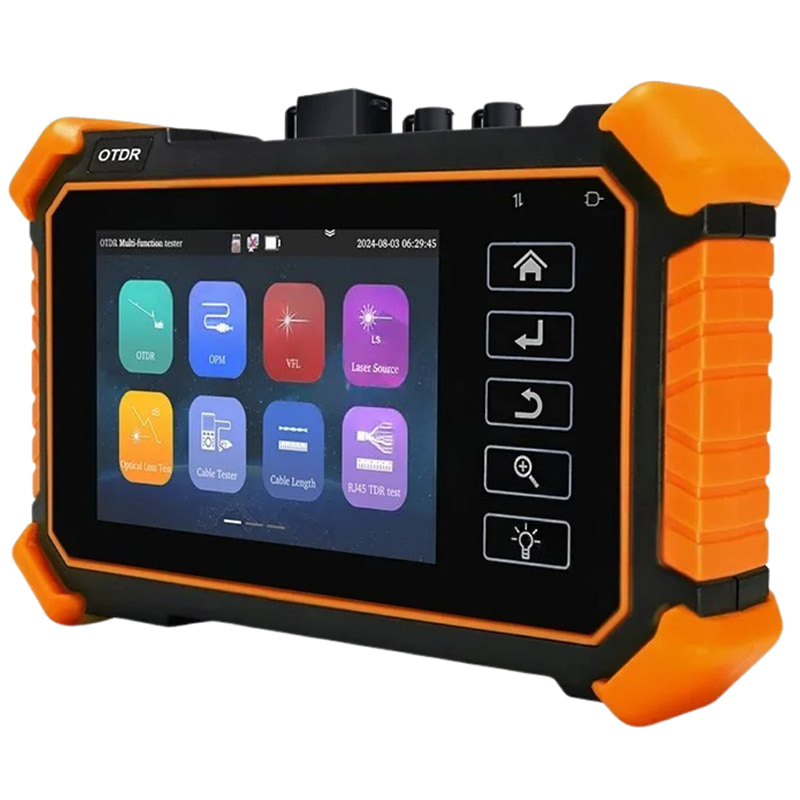

Expert-4LO/DC26 OTDR оптический рефлектометр Hunter

Expert-4LO/DC26 OTDR — универсальный инструмент для инженеров связи, объединяющий в одном корпусе возможности оптического рефлектометра и тестера сетей UTP. Прибор позволяет проводить полную диагностику волоконно-оптических линий: измерять длину, оценивать качество сигнала, находить повреждения и точки соединения. Для работы с классическими медными сетями он включает функции проверки витой пары и базовые сетевые тесты. Компактный, автономный и оснащённый интуитивным интерфейсом, этот рефлектометр подходит для монтажа, обслуживания и оперативного поиска неисправностей в современных гибридных сетях..

• Операционная система на базе Linux;
• Сенсорный дисплей 4" с разрешением 800*480 pix ;

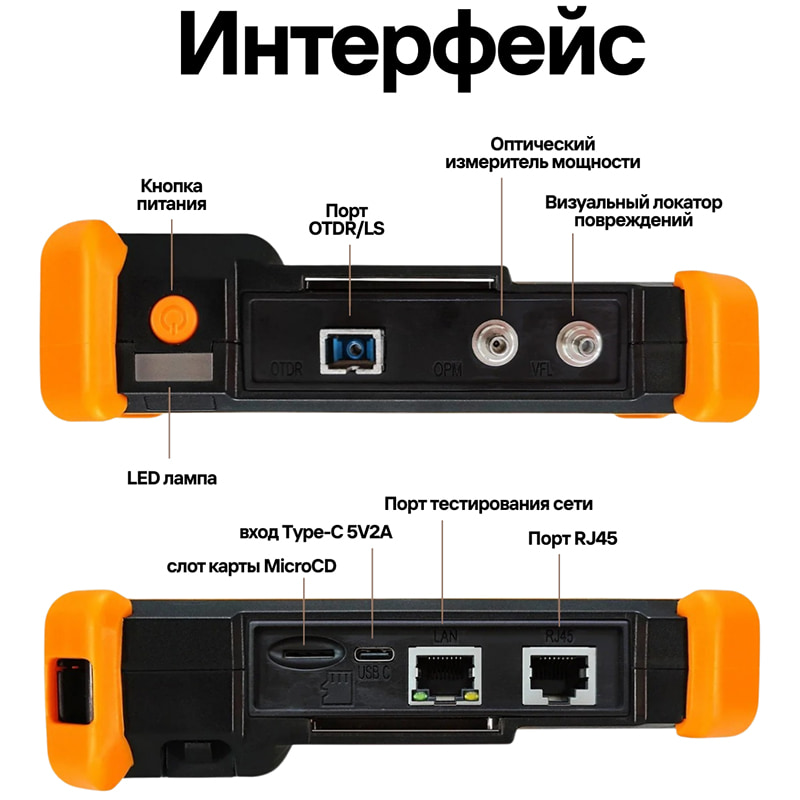

• LAN порт 1000 Мбит;
• Сетевые тесты: проверка доступности сетевых устройств, тест подключения через PPPoE; IP-сканер: обнаружение устройств в сети; Port flashing (мигание порта): Функция для идентификации нужного порта на коммутаторе;
• TDR тестирование UTP кабеля длинной до 600 метров: состояние, длина, статус пар, определение дальней и ближней точек неисправности;
• Тестирование кабеля UTP/FTP/телефонного, лифтового, BNC: статус соединения, тип кабеля, длина кабеля (до 3 км), последовательность жил ;
• Память встроенная FLASH (EMMC)+ дополнительно слот под micro SD карту;
• Тестирование POE: определение типа POE, измерение напряжения POE, состояния подключения;
• Электроскоп с диапазоном напряжения 12-1000В AC, 50/60Гц, CAT.III 1000V/CAT.IV 600V; CE;
• Измерение опт. мощности ВОЛС Длина волн 1310нм/1550нм. Диапазон измерений -70…+10дБм;
• Визуальный дефектоскоп красный лазер, мощностью 10мВт, длина волны 650нм, дальность 8км ;
• Лазер FP-LD, Длина волны 1310/1550, мощность -5дБм – 0дБм, частота 270Гц/330Гц/1кГц/2кГц, стабильность CW, ±0.21 дБ/15 мин;
• Питание рефлектометра DC12В 2А USB Type-C;
• Сменный аккумулятор 3.7В Литий-ионный 4000мАч. Время работы до 6 часов;
• Температура эксплуатации -10С…+50С;
• Габаритные размеры: 162х102х42 мм/ 0.45кг .

Оптический рефлектометр основные параметры

• Тип лазера FP-LD;
• Длина волны (нм) 1310/1550;
• Длительность импульса (нс): 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 ;
• Динамический диапазон (дБ): 26/24;
• Дальность тестирования ≤ 100 км;
• Слепая зона событий ≤ 1.6 м;
• Слепая зона затухания ≤ 8 м;
• Линейность (дБ/дБ) ±0.05 дБ/дБ;
• Порог потерь (дБ) 0.05;
• Коэффициент разрешения по потерям (дБ): 0.01;
• Минимальное разрешение по расстоянию: 0.05;
• Точек измерения (К): 32-128;
• Погрешность измерения расстояния: ±(1м+5х10-5 х дистанция + интервал дискретизации) ;
• Диапазон измеряемых расстояний (км): 0.5,1,2,5,10,25,50,100,200;
• Длительность обновления: 1с ;
• Длительность измерения: 5с,10с,15с,30с,1мин,2мин,3мин на выбор ;
• Интерфейс подключения: SC-UPC ;

В технических характеристиках описывается гарантированная производительность прибора при использовании для измерения обычного ПК разъема, без учета погрешности, вызванной преломлением оптического волокна. Динамический диапазон - это данные, полученные при условии максимальной длительности импульса, максимального расстояния и времени измерения в 3 минуты (200 км/20000 нс/3 мин). Условия измерения в слепой зоне: отражение происходит в пределах 5 км, сила отражения составляет 45 дБ. Измеряется по минимальной длительности импульса.
