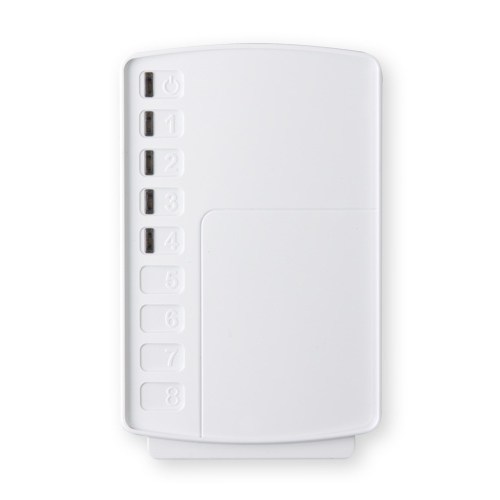

Астра-823 блок реле Теко

Астра-823 – блок силовых реле.

Назначение:

• работа в составе системы с центральным ППКУП Астра-812 Pro, Астра-8945 Pro или автономным радиорасширителем РР Астра-РИ-М;
• выдача извещений на релейные выходы (цепи управления) по командам ППКУП или РР;
• обеспечение контроля целостности цепей управления с выдачей извещений на центральный ППКУП.

Основные характеристики Теко Астра-823:

• 4 выхода: 2 (К1 и К2) с контролем обрыва и короткого замыкания цепей управления, 2 (К3 и К4) без контроля;
• при включенной схеме контроля коммутируемых только на замыкание цепей выходов К1 и К2 обеспечивается коммутация напряжения от внешнего источника питания DC 5 - 30 V на выход для питания нагрузки Rн (при замкнутом состоянии выхода обеспечивается выдача напряжения);
• при выключенной схеме контроля цепей выходов К1 и К2 обеспечивается коммутация AC/DC напряжений до 250 V;
• неконтролируемые выходы К3 и К4 обеспечивают коммутацию AC/DC напряжений до 250 V контактами на переключение;
• выходы включаются/выключаются (для К1 и К2) и переключаются (для К3 и К4) управляющим устройством;
• тип товара: реле;
• дальность интерфейса RS-485: 1000 м;
• дальность интерфейса TM: 25 м;
• питание: 12В (DC);
• степень защиты оболочки: IP41;
• температура эксплуатации: от -30 до +55°С;
• габаритные размеры: 120.5×79×30.5 мм;
• вес: 120 г.
