УШК-04 (ВУОС) контрольное устройство ИВС

УШК-04 – контрольное устройство предназначено для применения в четырехпроводных шлейфах охранно-пожарной сигнализации в качестве оконечного реле наличия напряжения в линии питания.

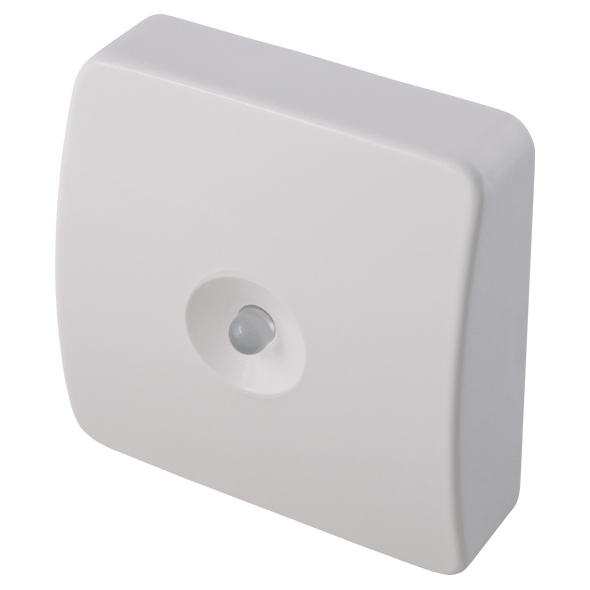

Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию крышкой посредством винтов. На плате расположены оптический индикатор, элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью двух из четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок.

Основным элементом схемы УШК-04 является оптореле. Входная цепь оптореле запитывается через помехоподавляющий фильтр. Оптический индикатор желтого (зеленого) цвета включен последовательно с входной цепью оптореле. В выходную цепь, последовательно с нормально-разомкнутыми контактами, включен резистор (24 Ом) для защиты оптореле от ошибочного подключения выхода к цепям питания.
