УШК-03 (ВУОС) контрольное устройство ИВС

УШК-03 – контрольное устройство предназначено для контроля наличия напряжения в шлейфах пожарной и охранно-пожарной сигнализации или линиях питания, при этом они позволяют различать наличие знакопеременного (например, дежурный режим в шлейфах ППК-2, ППК-2М) и однополярного (например, режим «Пожар» в шлейфах ППК-2, ППК-2М) напряжения в контролируемых линиях.

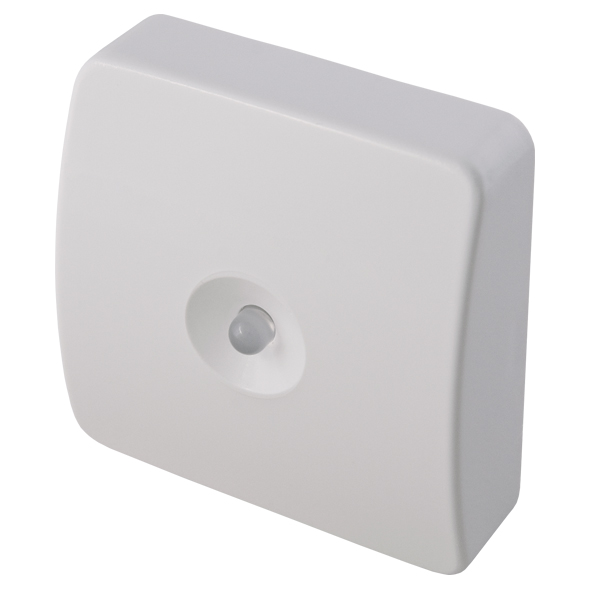

Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию крышкой посредством винтов. На плате расположены оптический индикатор, элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью двух из четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок.

Устройство УШК-03 обеспечивает контроль за формой напряжения в шлейфе и, при наличии знакопеременного напряжения с параметрами переполюсовки длительностью до 100мс и скважностью от четырех до двадцати, формирует оптические импульсы зеленого (желтого) цвета. При однополярном напряжении в шлейфе генератор формирует оптические импульсы красного (оранжевого) цвета. Перемычка, установленная между контактами «1» и «2» выходной колодки, позволяет обеспечить формирование оптических импульсов зеленого (желтого) цвета независимо от формы напряжения в шлейфе.
