УШК-02 (ВУОС) контрольное устройство ИВС

УШК-02 – контрольное устройство предназначено для применения в качестве оптических индикаторов зеленого (желтого) цвета, включенных последовательно с нагрузкой (например, оконечными элементами) в шлейфы пожарной и охранно-пожарной сигнализации или линий питания, с целью контроля наличия тока в цепи.

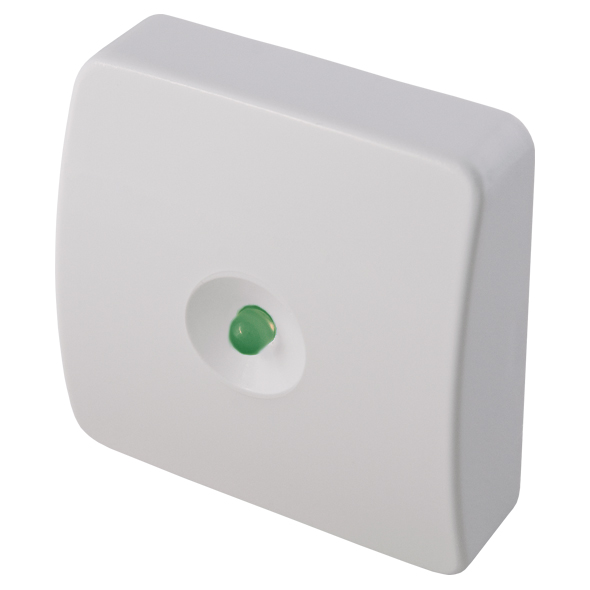

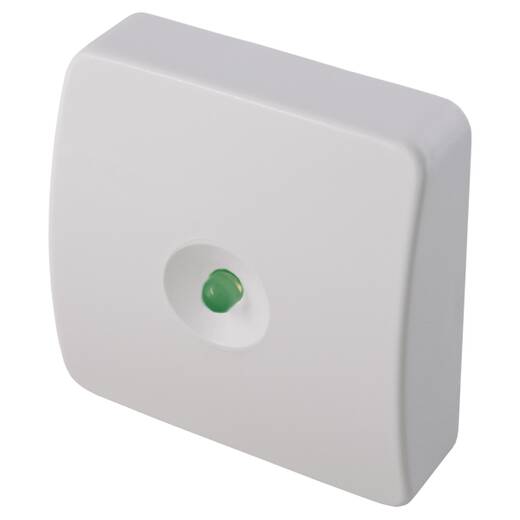

Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию крышкой посредством винтов. На плате расположены оптический индикатор, элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью двух из четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок.

В УШК-02 применен оптический индикатор зеленого (желтого) цвета свечения. Наличие двух дополнительных соединенных вместе контактов (3 и 4), может быть использовано для установки внешних дополнительных элементов (например, оконечных цепей шлейфов).
