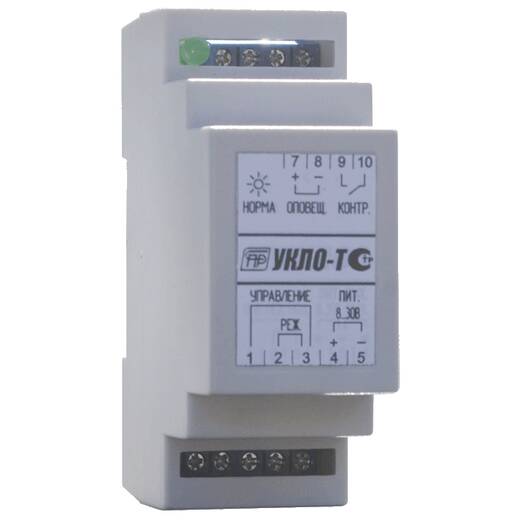

УКЛО-Т контрольное устройство Спецприбор

УКЛО-Т – устройство контроля линии оповещения, применяется в составе систем оповещения объекта для контроля целостности одной линии оповещения.

Устройство может использоваться также для увеличения нагрузочной способности прибора управления при управлении несколькими устройствами оповещения.

Устройство осуществляет контроль линии с нормально-включенными устройствами оповещения типа табло и транспарантов. Контроль осуществляется как током обратной полярности, так и по величине прямого тока потребления оповещателей.

Устройство обеспечивает:

• контроль цепи управления (цепи от ПУ до УКЛО) на обрыв и короткое замыкание;
• контроль цепей оповещения (цепи от УКЛО до УО) на обрыв и КЗ током обратной полярности – в дежурном режиме и по току потребления – в режиме включения УО;
• световую индикацию целостности контролируемых цепей;
• сигнализацию целостности контролируемых цепей замыканием выходных контактов «Контроль»;
• подачу напряжения от внешнего источника питания на УО по сигналу ПУ;
• работу в одном из двух предустановленных режимов управления УО: непрерывном или прерывистом (с частотой 1Гц).

Устройство контроля включается в разрыв линии оповещения между ПУ и УО.

УКЛО должно устанавливаться вне взрывоопасных зон. Устройство рассчитано на непрерывную круглосуточную работу.

Особенности устройства:

• монтируется в разрыв линии оповещения;
• два режима работы: контроля и управления;
• световая и электрическая сигнализация исправности линии;
• непрерывное или прерывистое управление оповещателями;
• высокая нагрузочная способность;
• широкий диапазон питающих напряжений;
• низкое энергопотребление;
• установка на стандартную 35мм DIN-рейку.
