ИП212-43МК1 (ДИП-43МК1) дымовой извещатель ИВС

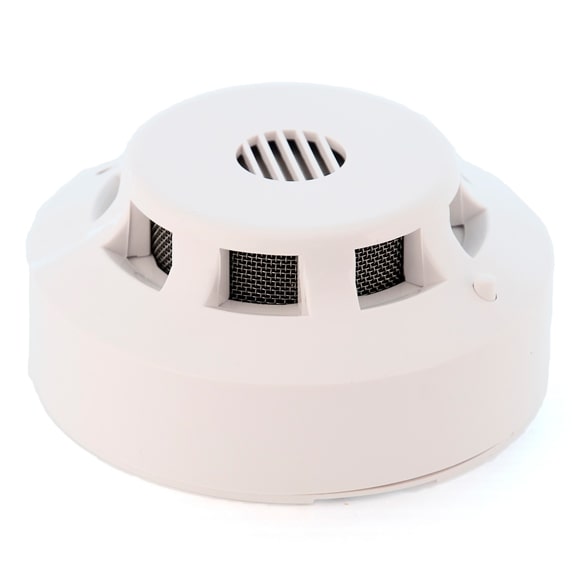

ИП212-43МК1 (ДИП-43МК1) – пожарный дымовой извещатель автономный, предназначен для применения в жилых и иных аналогичных помещениях для обнаружения задымленности и подачи тревожных извещений в виде громких звуковых сигналов и формирования извещений "Пожар" в шлейфах ППК в виде размыкания нормально-замкнутых контактов оптореле.

В извещателе применена горизонтально-вентилируемая оптическая камера. Для осуществления контроля работоспособности между платой и основанием располагается подпружиненный рычаг, который вводится в оптическую камеру путем нажатия кнопки на лицевой стороне корпуса. Оптическая камера защищена от проникновения насекомых мелкоячеистой металлической сеткой, соединенной с потенциалом схемы, что делает ее нейтральной по отношению к заряженным частичкам дыма, и они беспрепятственно проникают внутрь оптической камеры. Кроме этого сетка является дополнительным электрическим экраном, образующей с элементами питания извещателя замкнутый контур, надежно защищающий электрическую схему и оптическую камеру от электромагнитных помех.

С тыльной стороны ДИП-43МК1 располагаются 4 элемента питания типа ААА, а также две монтажные колодки - одна для объединения извещателей в группу, другая для подключения в шлейф приемно-контрольного прибора. Тыльная сторона извещателя закрыта легкосъемной крышкой, являющейся монтажной и необходимой для крепления извещателя к строительным конструкциям.
