Окно-4М (ИО 303-3) датчик удароконтактный Магнито-Контакт

Окно-4М – извещательохранный поверхностный ударноконтактный для обнаружения разрушения остекленных проемов в охраняемых помещениях и выдачи тревожного извещения в шлейф охранной сигнализации приборов приемно-контрольных (ППК).

Извещатель питается от шлейфа сигнализации ППК и обеспечивает выдачу тревожного извещения путем увеличения тока потребления с одновременным включением индикатора БОС в момент разрушения стекла. Возврат в исходное состояние осуществляется кратковременным отключением напряжения питания шлейфа на время 2 с.

Извещатель предназначен для работы в шлейфах ППК с величиной тока короткого замыкания не более 20 мА. Подключение в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения подключение осуществляется с использованием полупроводникового диода, включенного в требуемом направлении.

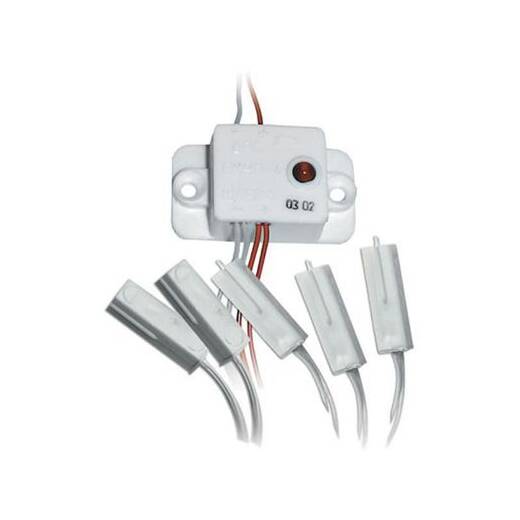

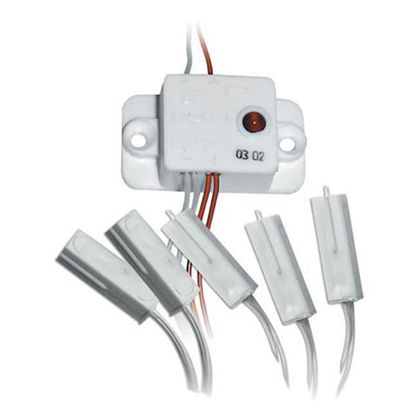

Конструктивно извещатель состоит из блока обработки сигналов (БОС) и 5 датчиков разрушения стекла (ДРС)

Является невосстанавливаемым, неремонтируемым изделием.

Основные характеристики Магнито-Контакт Окно-4М:

• площадь сплошного стеклянного полотна при толщине 2-8 мм, охраняемая:
  • одним датчиком (ДРС) - до 4 м²,
  • комплектом датчиков (ДРС) - до 20 м²;
• дальность действия 2.5 метра;
• напряжение питания в шлейфе сигнализации DC 10-30 В;
• частота пульсирующего тока питания 100 Гц;
• ток, потребляемый извещателем (БОС) в дежурном режиме 30 мкА.
