ИО 102-20 А2П (3) – извещатель охранный точечный магнитоконтактный, предназначен для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т. д.) элементов зданий и сооружений на открывание или смещение с выдачей в шлейф приемно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

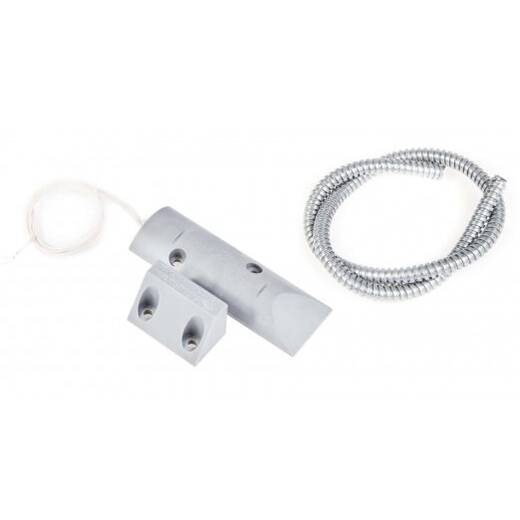

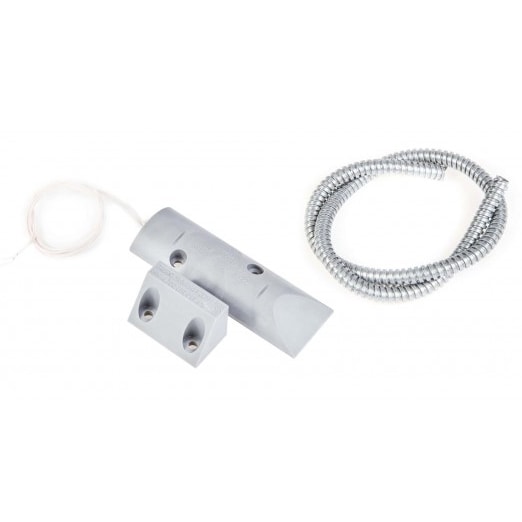

Извещатель конструктивно состоит из магнитоуправляемого датчика (геркон, помещенный в пластмассовый или металлический корпус) и управляющего магнита (магнит, установленный в пластмассовый или металлический корпус).
Конструкция извещателя обеспечивает степень защиты оболочки IP44.
Подключение датчика к шлейфу осуществляется с помощью проводов, помещенных в металлический или пластмассовый гофрорукав, длиной 0.6 метра.
Особенности извещателя ИО 102-20 А2П (3):
- расстояние при выдаче сигнала «Тревога» на магнитопроводящем основании не более 65мм;
- расстояние при восстановлении в «Дежурный режим» на магнитопроводящем основании не менее 30мм;
- расстояние при выдаче сигнала «Тревога» на магнитонепроводящем основании не более 80мм;
- расстояние при восстановлении в «Дежурный режим» на магнитонепроводящем основании не менее 45мм;
- корпуса блоков извещателя из пластмассы;
- минимальное значение силы постоянного или переменного тока - 0.001А;
- максимальное значение силы постоянного или переменного тока - 0.5А;
- минимальное значение коммутируемого напряжения - 0.02В;
- максимальное значение коммутируемого напряжения - 72В;
- максимальное значение коммутируемой мощности - 10Вт;
- выходное электрическое сопротивление замкнутых контактов извещателя - не более 0.5Ом;
- извещатель сохраняет работоспособность в диапазоне температур -50…+50°С и относительной влажности до 98% при температуре 35°С без конденсации влаги;
- извещатель рассчитан на непрерывную круглосуточную работу;
- защитный рукав из металла;
- срок службы извещателя - не менее 8 лет;
- диаметр крепежных отверстий - 5.5мм.
