ИО 102-14 (СМК-14) извещатель магнитоконтактный КСС

Принцип работы и назначение

Извещатель ИО 102-14 (СМК-14) предназначен для блокировки дверных и оконных проёмов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей извещения о тревоге на пульт централизованного наблюдения, приёмно-контрольный прибор или концентратор размыканием шлейфа сигнализации контактами встроенного геркона.

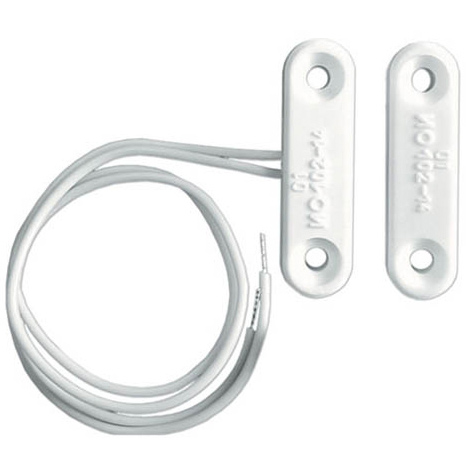

Извещатель конструктивно состоит из двух блоков: исполнительного (магнитоуправляемого датчика на основе геркона) и задающего (управляющего магнита), заключённых в пластиковые корпуса прямоугольной формы. Из магнитоуправляемого датчика выведены два многожильных провода для подключения извещателя к шлейфу сигнализации. Полярность подключения к ШС значения не имеет.

Режимы работы и расстояния срабатывания

При расположении исполнительного и задающего блоков извещателя на расстоянии между ними 12 мм и менее контакты исполнительного блока находятся в замкнутом состоянии (дежурный режим). При расположении блоков извещателя на расстоянии между ними 45 мм и более контакты исполнительного блока находятся в разомкнутом состоянии – это расстояние срабатывания, при котором гарантируется формирование извещения о тревоге. Указанные расстояния измеряются между наибольшими боковыми сторонами блоков извещателя при максимальном допуске смещения блоков друг относительно друга вдоль наибольшей стороны – 3 мм.

Конструктивные особенности и монтаж

Извещатель предназначен для открытой установки на поверхности охраняемой конструкции (накладной монтаж). Крепление осуществляется с помощью винтов. Устройство может устанавливаться на деревянные и другие немагнитные поверхности. Извещатель сохраняет работоспособность при установке на металлические поверхности – в инструкции по монтажу указывается, что при установке на металл необходимо использовать изолирующую немагнитную прокладку или увеличить зазор между магнитом и датчиком. Корпус извещателя имеет степень защиты IP30 или IP44 (в зависимости от исполнения) и рассчитан на непрерывную круглосуточную работу. Срок службы извещателя – не менее 8 лет.

Технические характеристики ИО 102-14 (СМК-14)

• тип устройства: извещатель охранный точечный магнитоконтактный;
• модель: ИО 102-14 (СМК-14);
• производитель: КСС (Комплектстройсервис);
• тип контактов: НЗ (нормально замкнутые), размыкаются при тревоге;
• расстояние между магнитом и герконом при замыкании контактов: менее 12 мм;
• расстояние между магнитом и герконом при размыкании контактов: более 45 мм;
• максимальное коммутируемое напряжение: 72 В;
• максимальный коммутируемый ток: 500 мА (0,5 А);
• максимальная коммутируемая мощность: 10 Вт;
• минимальное значение силы тока: 0,001 А (1 мА);
• минимальное коммутируемое напряжение: 0,02 В;
• выходное электрическое сопротивление (контакты замкнуты): не более 0,5 Ом;
• выходное электрическое сопротивление (контакты разомкнуты): не менее 200 кОм;
• габаритные размеры корпуса геркона: 35×10×10,5 мм (35×10,5×9,5 мм в некоторых исполнениях);
• габаритные размеры корпуса магнита: 35×10×10,5 мм (35×10,5×9,5 мм в некоторых исполнениях);
• масса датчика: не более 3,5 г;
• масса магнита: не более 6,5 г;
• общая масса извещателя: не более 0,010–0,015 кг;
• материал корпуса: ударопрочный пластик;
• цвет корпуса: белый или коричневый;
• степень защиты: IP30–IP44 (в зависимости от исполнения);
• диапазон рабочих температур: от -50 °C до +50 °C;
• относительная влажность воздуха: до 98% при +35 °C (без конденсата);
• вид климатического исполнения: О2 по ГОСТ 15150-69;
• способ монтажа: накладной (на поверхность);
• число срабатываний: не менее 10⁶ при токе 0,01–0,05 А и напряжении 10–50 В;
• срок службы: не менее 8 лет;
• страна производства: Россия.

Ключевые преимущества модели ИО 102-14 (СМК-14)

• надёжный герконовый датчик с высокой устойчивостью к внешним воздействиям;
• широкий диапазон рабочих температур от -50 °C до +50 °C для эксплуатации в любых климатических условиях;
• низкое энергопотребление и возможность работы в составе любых ПКП;
• компактные размеры – удобен для скрытой установки на дверных и оконных проёмах;
• простой монтаж – накладная установка на винтах, полярность подключения не имеет значения;
• длительный срок службы – не менее 8 лет непрерывной работы;
• доступность в двух цветовых исполнениях – белый и коричневый – для маскировки на различных поверхностях;
• высокая влагозащищённость – сохраняет работоспособность при влажности до 98%;
• российское производство – адаптация к местным условиям эксплуатации.
