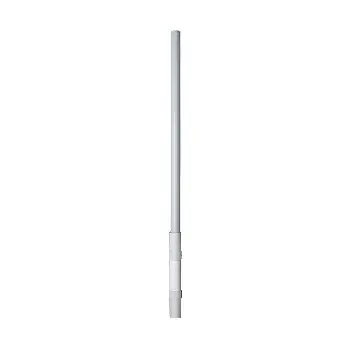

АК-868 антенна коллинеарная Альтоника

АК-868 – антенна коллинеарная, предназначена для использования в различных системах связи, радиотелефонии и телекоммуникаций.

Антенна представляет собой коллинеарную решетку из 3-х симметричных вибраторов, которая формирует ненаправленное излучение в азимутальной плоскости.

Симметрирующее-согласующее устройство (ССУ) обеспечивает симметричное питание плеч вибраторов, вследствие чего максимум излучения в вертикальной плоскости направлен вдоль горизонта. ССУ работает в режиме короткого замыкания по постоянному току, что обеспечивает ослабление сигналов с частотой ниже 1 МГц более чем на 40 дБ.

Основные характеристики Альтоника АК-868:

• диапазон частот 860-875 МГц;
• КСВ не более 1,5;
• вертикальная поляризация;
• коэффициент усиления 7 дБ;
• вектор излучения в вертикальной плоскости по уровню 3 дБ, 25°;
• длина антенны 720 мм.
