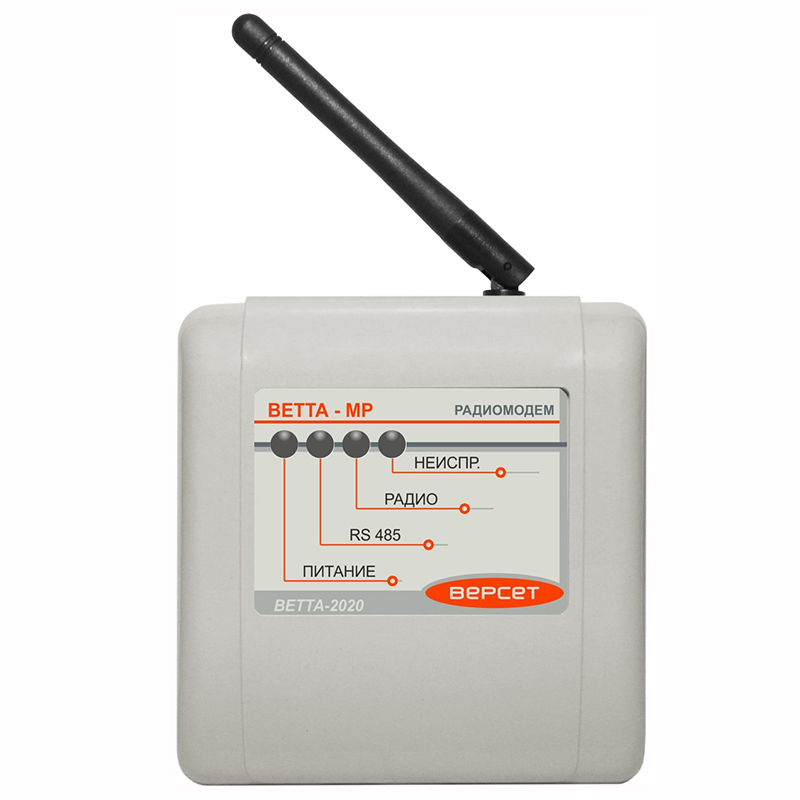

ВЕТТА-МР приемопередающее устройство Сибирский Арсенал

ВЕТТА-МР – универсальное приемопередающее устройство с модемом радиоканала, обеспечивает радиоканальную связь между элементами системы передачи извещений (СПИ) "ВЕТТА-2020".

В СПИ ведущий радиомодем выполняет функции ретранслятора (РТР), а ведомый - функции прибора объектового оконечного (ПОО).

Основные характеристики Сибирский Арсенал ВЕТТА-МР:

• комплектуется штыревой антенной с поворотным шарниром, что позволяет настроить параметры радиосвязи в месте установки устройства;
• стандартный антенный разъем SMA-F (возможность подключить к радиомодему другие антенны, например направленные для увеличения дальности связи);
• содержит электронное реле и клеммы вывода сигнала "Авария линии связи", активация (размыкание контактов) выполняется при нарушении связи устройства с основной контрольной панелью ОКП "ВЕТТА-КП";
• для организации радиоканала требуется два радиомодема УППУ "ВЕТТА-МР", ведущего и ведомого;
• поддержка работы нескольких модемов, соединенных в "звезду" (тип связи точка-многоточка), все модемы используют один частотный радиоканал, временное разделение которого организовано на уровне протокола СПИ "ВЕТТА- 2020";
• центральная частота радиоканала: 868,95 МГц;
• полоса радиоканала: 0,5 МГц;
• излучаемая мощность радиосигнала: 25 мВт;
• дальность уверенной связи на открытой местности с штатными антеннами: 1200 м;
• максимальное количество ведомых модемов на один ведущий: 52;
• максимальная длина линии связи RS-485 при сечении проводов 0,2 мм²: 1000 м;
• рабочий диапазон напряжения питания: 10-15 В;
• максимальный ток потребления: 100 мА;
• максимальное действующее значение тока в цепи реле "Авария линии связи": 60 мА;
• максимальное пиковое значение напряжения в цепи реле "Авария линии связи": 350 В;
• импеданс антенного входа: 50 Ом;
• размеры (со штатной антенной в выпрямленном состоянии): 207×105×40 мм;
• масса (со штатной антенной): 200 г;
• температура эксплуатации: -30…+50 °C.
