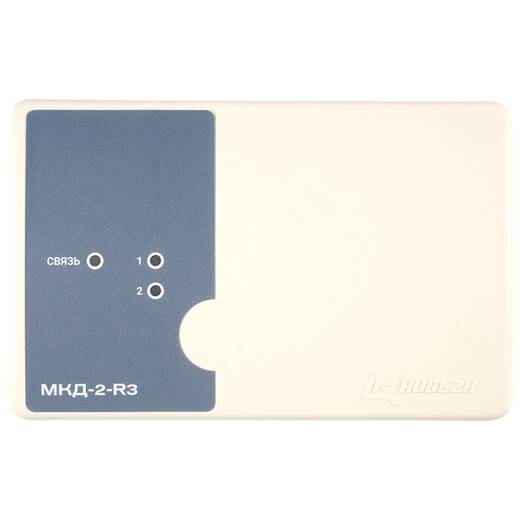

МКД-2-R3 модуль контроля доступа Рубеж

МКД-2-R3 – модуль контроля доступа, предназначен для контроля доступа в защищаемое помещение через одну или две двери, посредством управления электромеханическими или электромагнитными замками по командам от считывателей Wiegand. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

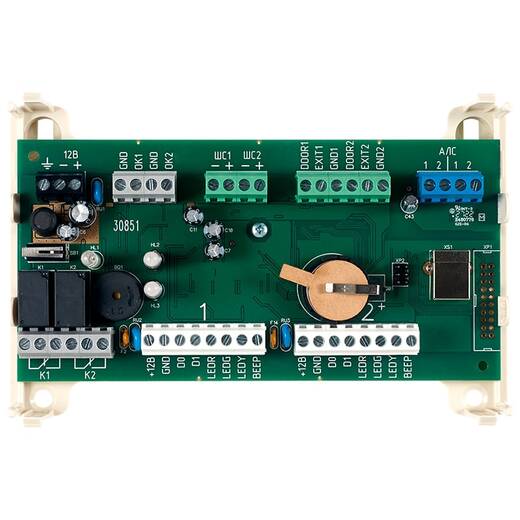

Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.

Основные характеристики Рубеж МКД-2-R3:

• напряжение питания: от 10,5 до 14,2 В;
• ток потребления от АЛС: не более 0.5 мА;
• длина проводов линии связи модуля с кодонаборным устройством и/или считывателем: не более 50 м;
• основной протокол обмена данными между модулем и считывателем: WIEGAND-26;
• ток потребления от источника питания: не более 100 мА;
• максимальный ток, выдаваемый для питания каждого считывателя: не более 100 мА;
• максимальный постоянный ток: не более 500 мА;
• максимальная длина проводов линии связи модуля с исполнительным устройством: не более 50 м;
• максимальный ток, коммутируемый контактами релейного выхода: не более 3 А;
• степень защиты оболочки IP20;
• рабочая температура: от -10 до +55 °С;
• размеры: 170×108×42 мм;
• масса: 250 г.
