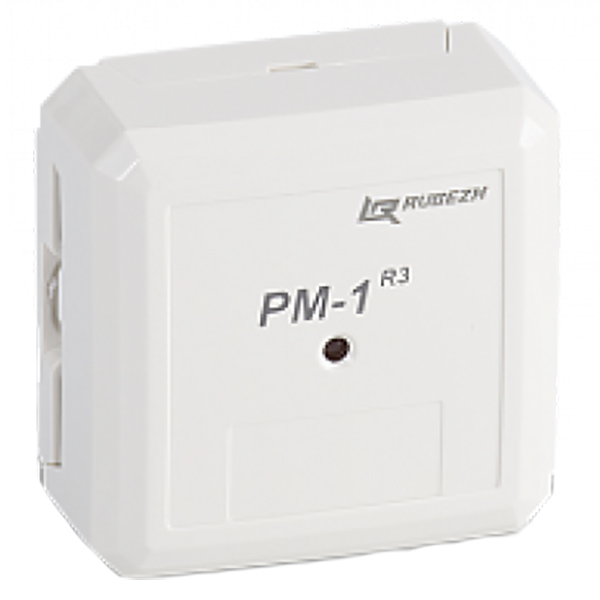

РМ-1-R3 модуль релейный адресный Рубеж

РМ-1-R3 – адресный релейный модуль для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Работает в составе адресной системы под управлением Рубеж-2ОП прот.R3.

Является программируемым устройством. Конфигурация задается пользователем при конфигурации системы с компьютера или с ПКП.

Представляет собой дистанционно управляемый переключатель.

Модуль обеспечивает подключение любых исполнительных устройств АСУТП, управление которыми возможно на релейном уровне, напряжение и ток потребления которых удовлетворяют техническим характеристикам реле. Кроме этого, позволяет организовать передачу различных состояний системы на стороннее оборудование и ПЦН.

Включение реле возможно по различным событиям в системе (зоне), например, пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ) и т.д.

Основные характеристики Рубеж РМ-1-R3:

• с одним релейным выходом (переключающий контакт);
• светодиодная индикация наличия связи с приемно-контрольным прибором;
• индикация включенного состояния реле;
• питание и передача сигналов на ПКП осуществляются по униполярной адресной линии связи.
