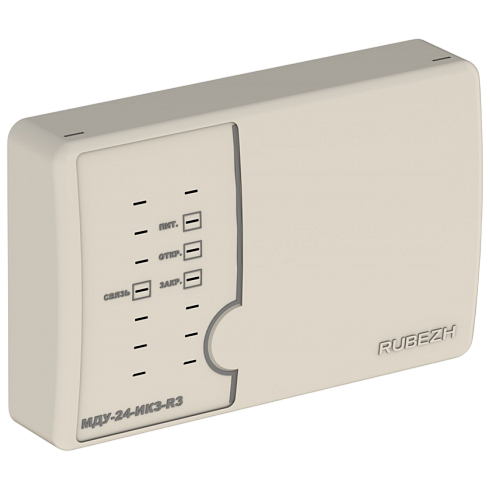

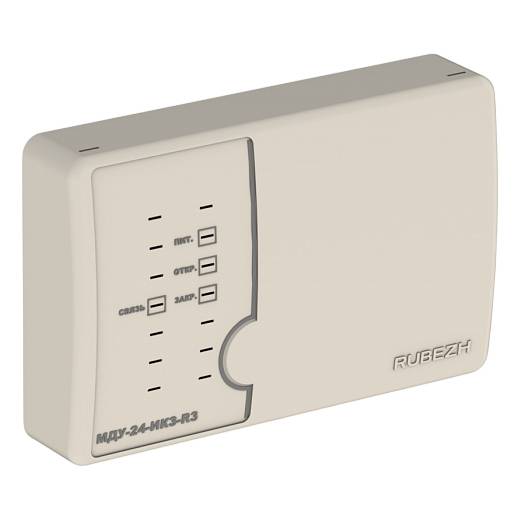

МДУ-24-ИКЗ-R3 модуль дымоудаления Рубеж

МДУ-24-ИКЗ-R3 – модуль автоматики дымоудаления, предназначен для управления следующими типами приводов клапана с питанием 24 В постоянного тока:

• реверсивный электромеханический привод;
• электромеханический привод с возвратной пружиной;
• электромагнитный привод с ручным возвратом заслонки в нормальное положение.

Модуль автоматики дымоудаления обеспечивает:

• подключение всех основных типов приводов, используемых с клапанами дымоудаления;
• защиту от короткого замыкания адресной линии связи;
• передачу информации о своем состоянии и состоянии подключенного привода на приемно-контрольный прибор;
• управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме;
• контроль на обрыв и короткое замыкание цепей обмоток электропривода и концевых выключателей;
• светодиодную индикацию режимов работы, положения заслонки, наличия связи с прибором;
• возможность перевода заслонки клапана в нормальное и защитное положение в процессе настройки системы с помощью установленных на плате кнопок "ОТКРЫТЬ" и "ЗАКРЫТЬ";
• измерение входного напряжения основного и резервного источника питания;
• измерение температуры электронных компонентов платы.

Основные характеристики Рубеж МДУ-24-ИКЗ-R3:

• количество управляемых клапанов: 1;
• количество вводов питания: 2;
• ток потребления от АЛС: не более 0.6 мА;
• коммутируемый ток: не более 2 А;
• напряжение питания: 24 В;
• длина цепей концевых выключателей привода: не более 30 м;
• имеет возможность установки на DIN-рейку с помощью специальной крепежной планки;
• класс защиты IP30;
• размеры: 170×108×42 мм;
• масса: 300 г;
• рабочая температура: от -25 до +55 °С.
