PM-6228 блок монитора Inter-M

PM-6228 – блок монитора, предназначен для визуального и акустического контроля аудио сигналов на трансляционных линиях. Для мониторинга устройство подключается, например, к выходам усилителей мощности или к выходам контроллера ECS-6216P.

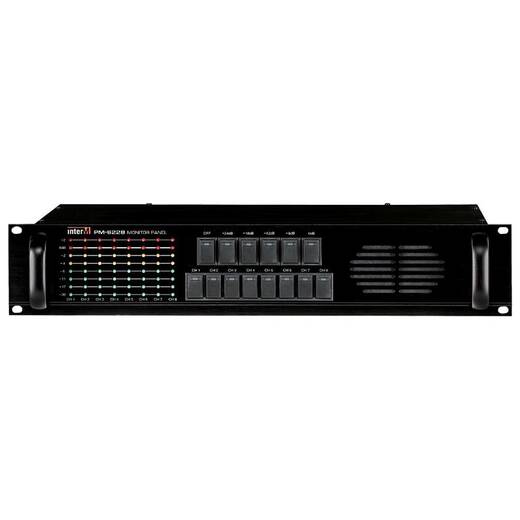

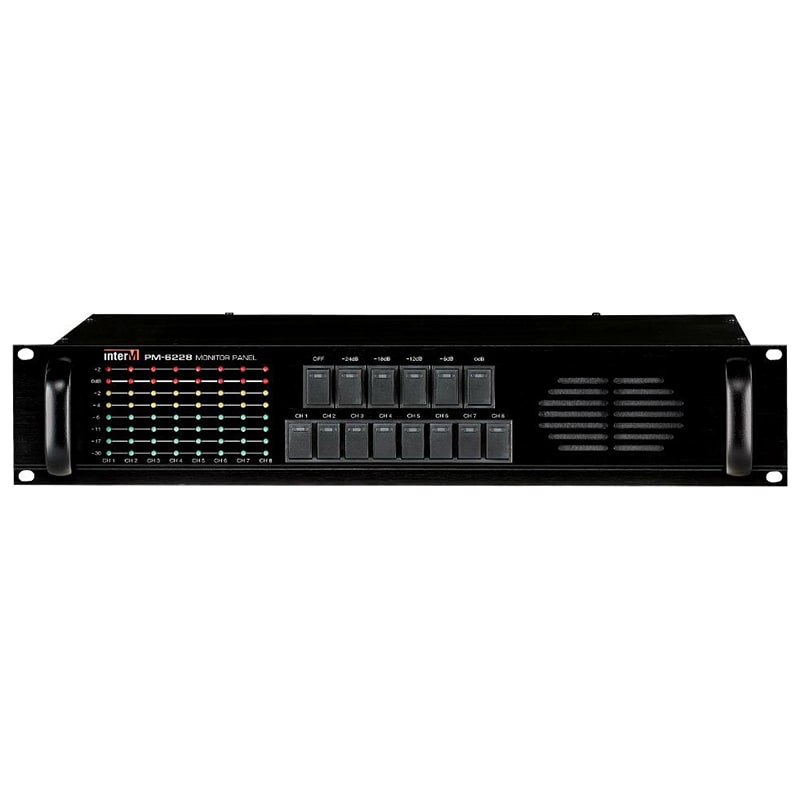

Блок монитора имеет 8 входов для подключения линий трансляции, для каждого входа предусмотрены светодиодные индикаторы уровня сигнала. С помощью кнопок на передней панели пользователь может прослушать аудио сигнал на одном из входов с помощью встроенного мониторного громкоговорителя. При выборе линии трансляции для мониторинга на соответствующей кнопке селектора включается светодиодный индикатор.

Устройство обеспечивает наглядность при настройке системы и возможность оценить уровень и качество сигнала, прослушать содержимое трансляции, прежде чем выбрать зоны и подать сигнал на громкоговорители.

Оператор с помощью блока PM-6228 может контролировать сигнал как непосредственно на выходах усилителей мощности, так и после его распределения по зонам трансляции. Во втором случае блок монитора позволяет прослушивать содержимое трансляции в любой из зон, находясь в одном помещении. Громкость прослушивания можно изменять в широких пределах с помощью регулятора на передней панели устройства.

Конструкция блока предусматривает установку в стандартный 19' аппаратный шкаф. Питание осуществляется от блока контроля и распределения питания PD-6359.
