Expert-4CT/O сетевой тестер Hunter

Expert-4CT/O – профессиональный многофункциональный кабельный тестер

Диагностика кабельных сетей нового уровня – TDR-рефлектометрия, PoE++ анализ и цифровой трассоискатель в одном приборе.

✅ TDR-рефлектометрия – точное измерение длины кабеля и расстояния до места обрыва или короткого замыкания (до 180 м для RJ45). Экономит часы поиска повреждений.
✅ Полный PoE-анализ – определяет стандарт (802.3BT/AT/AF), напряжение, полярность и задействованные пары питания. Работает даже с нестандартным PoE-оборудованием.
✅ Цифровой трассоискатель – точная идентификация кабеля в жгуте из десятков проводов, подавление помех и ложных сигналов. Минимальное распознавание от 1 метра.

Готовое решение для монтажников СКС, систем видеонаблюдения, IT-инженеров и слаботочных систем.

Обзор тестера Expert-4CT/O

Expert-4CT/O – профессиональный многофункциональный кабельный тестер, предназначенный для монтажа и обслуживания структурированных кабельных систем (СКС), систем безопасности, видеонаблюдения и любых слаботочных сетей.

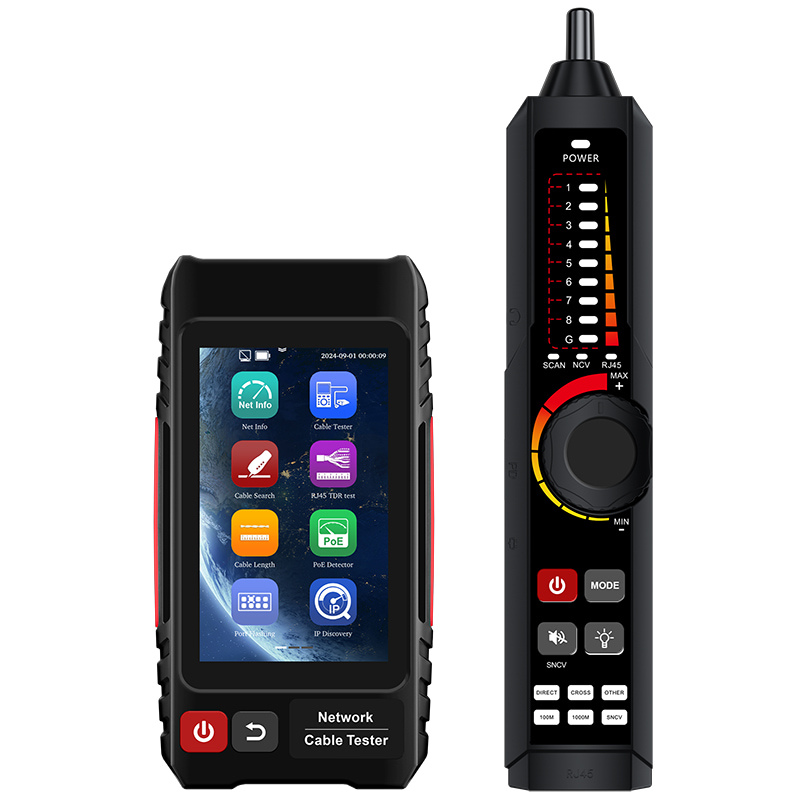

Устройство объединяет в себе тестер целостности кабеля, трассоискатель, TDR-рефлектометр для измерения длины и поиска повреждений, а также детектор PoE (включая стандарты IEEE 802.3BT/AT/AF и нестандартное оборудование). Модель Expert-4CT/O оснащена визуальным локатором повреждений (VFL) и оптическим измерителем мощности (OPM) для работы с оптоволоконными линиями.

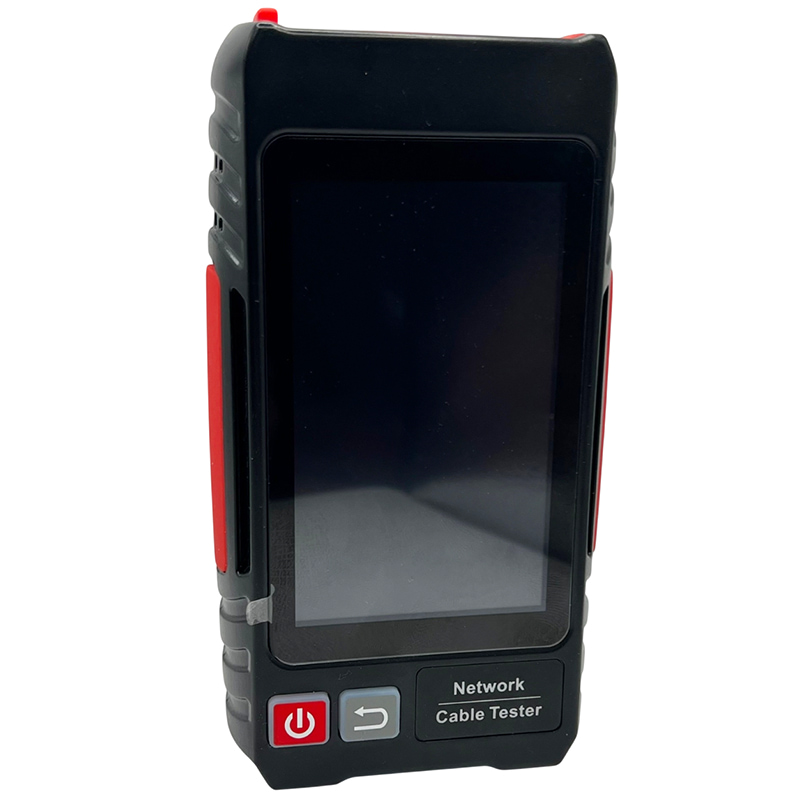

Благодаря 4-дюймовому IPS сенсорному экрану и интуитивному меню, тестер позволяет быстро находить неисправности, проверять качество обжима коннекторов RJ45 и определять длину кабеля до места обрыва.

Ключевые возможности Expert-4CT/O

• Полная проверка витой пары – целостность, последовательность обжима, схема распиновки (T568A/B), определение длины до 3000 метров (для обрыва).
• TDR-тестирование (рефлектометрия) – измерение длины, затухания, отражения, перекосов (skew), поиск обрывов и коротких замыканий до 180 метров (для RJ45).

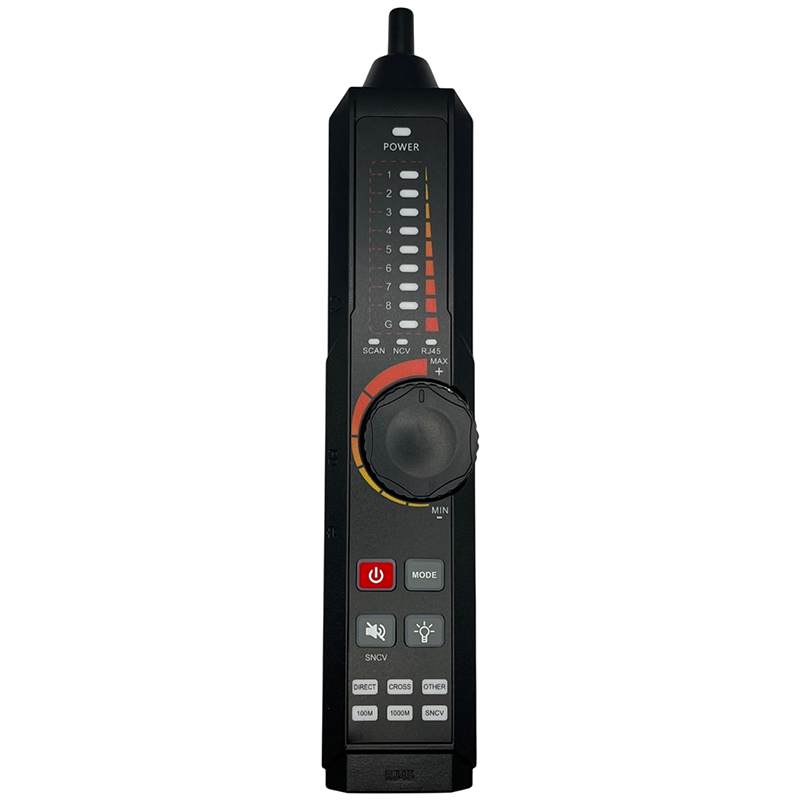

• Поиск и идентификация кабеля – цифровой трассоискатель с подавлением помех, точное определение провода в жгуте, минимальное распознавание от 1 метра приёмником.
• Индуктивный NCV-сканер (AC 12-1000В, 50/60Гц) – определение фазы и нуля, звуковая и световая индикация.
• PoE-тестер – определение стандарта (802.3BT/AT/AF и нестандартного), напряжения, полярности и задействованных пар питания.

Сетевые и IP-инструменты

• Обнаружение IP-адресов, сканирование адресов, PING-тестирование.
• Port Flash – поиск порта коммутатора, к которому подключён тестер.
• PPPoE-подключение и трассировка маршрута.
• LLDP/CDP-детекция – получение информации от управляемых коммутаторов.
• Встроенный FTP-сервер – копирование отчётов тестирования на ПК.

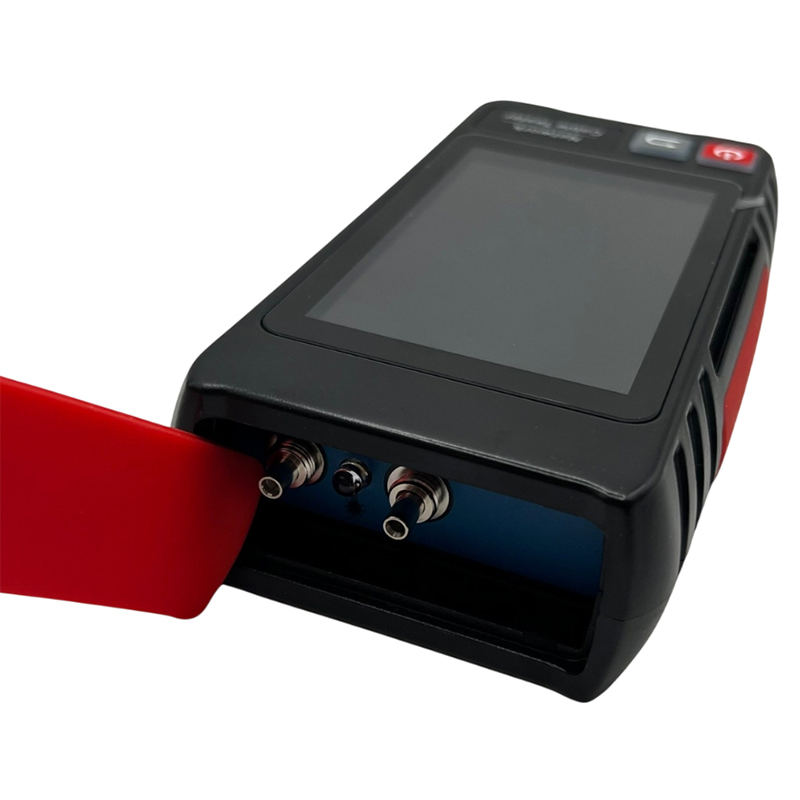

Оптические функции (VFL и OPM) – преимущество модели Expert-4CT/O

• Визуальный локатор повреждений (VFL) – видимый красный лазер для поиска изгибов, разрывов и трещин в оптоволоконных кабелях.
• Измеритель оптической мощности (OPM) – поддержка 10 длин волн (850/980/1270/1300/1310/1490/1550/1577/1625/1650 нм), диапазон от -70 до +6 dBm.

Все характеристики Expert-4CT/O

Общие параметры

• Экран: 4" IPS, сенсорный, разрешение 800×480.

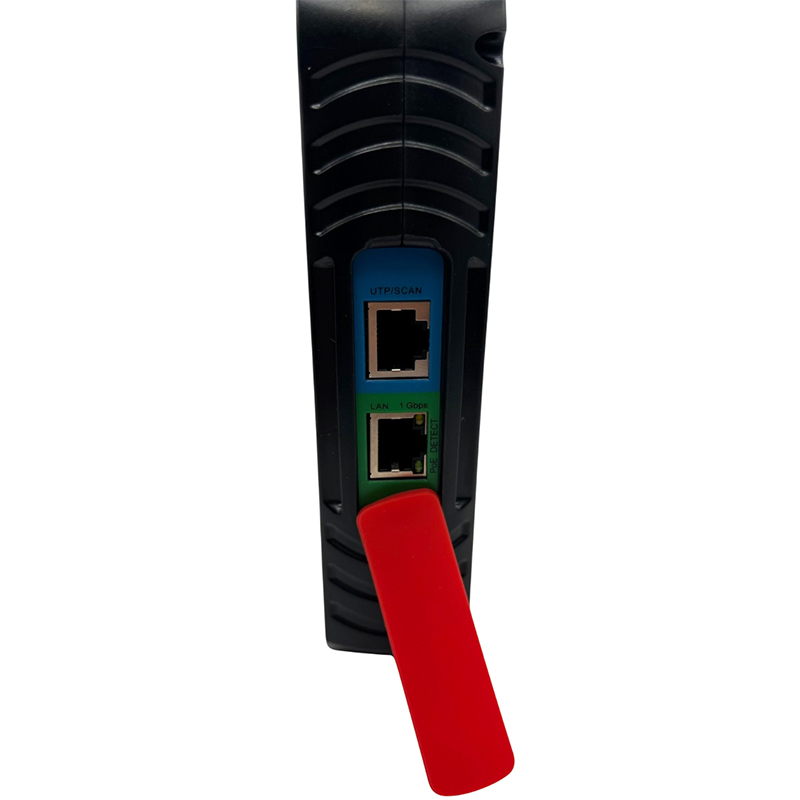

• Типы кабелей: RJ45 (витая пара), RJ11 (телефонный), BNC (видео/коаксиал), низковольтные металлические кабели.
• Тестирование UTP: отображение схемы обжима, определение 1000/100M, номер кабеля.
• Макс. длина измерения (обрыв): до 3000 м (погрешность ±3% + 1 м).
• TDR тест (RJ45): до 180 м (параметры: пара, длина, затухание, отражение, импеданс, skew).

PoE-анализ

• Поддержка стандартов: IEEE 802.3BT (PoE++), 802.3AT (PoE+), 802.3AF (PoE).
• Отображение напряжения, используемых пар, полярности.
• NCV (бесконтактное обнаружение напряжения): AC 12–1000В, 50/60Гц.

Питание и рабочая среда

• Эмиттер (основной блок): 3.7V 4000mAh литий-ионный, работа до 6 часов.

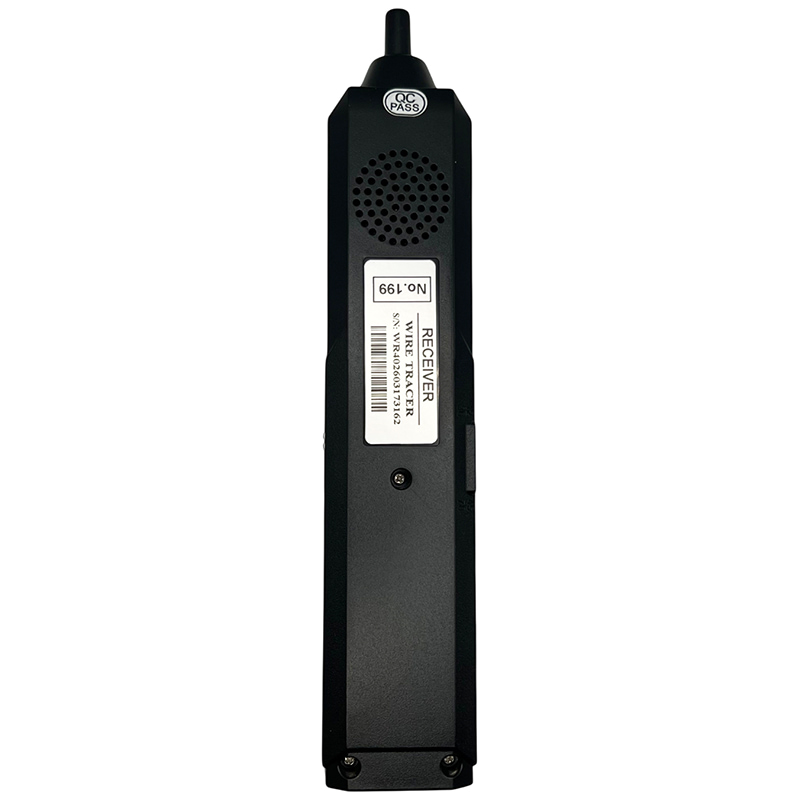

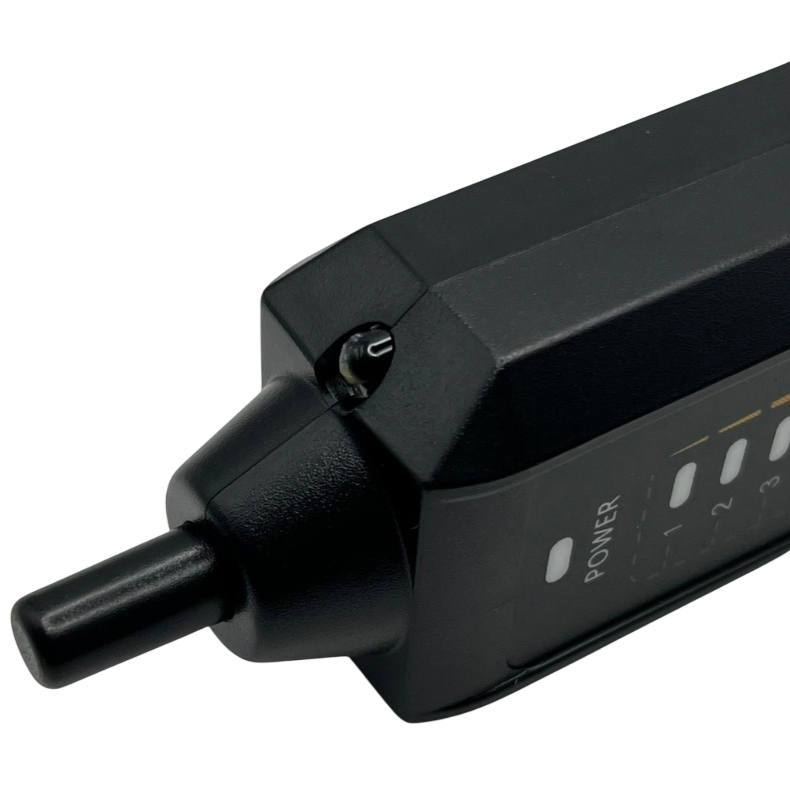

• Приёмник (трассоискатель): 3.7V 2000mAh, работа до 12 часов.
• Рабочая температура: от -10°C до +50°C.
• Влажность: 30%–90%.
• Габариты эмиттера: 154×86×40 мм, 0.3 кг; приёмника: 218×48×32 мм, 0.15 кг.

Функции оптического измерителя мощности (OPM)

• Длины волн (нм): 850/980/1270/1300/1310/1490/1550/1577/1625/1650.
• Диапазон мощности: -70 … +6 dBm.
• Калибровка: автоматическая.

Программное обеспечение и работа с отчётами

• Встроенный файловый менеджер – просмотр и управление отчётами тестирования.
• FTP-сервер – копирование отчётов на компьютер по сети.
• Формирование отчётов: Cable Test, Network Test, Test Report.
• Простое управление через сенсорный экран и кнопки.

Комплектация и аксессуары

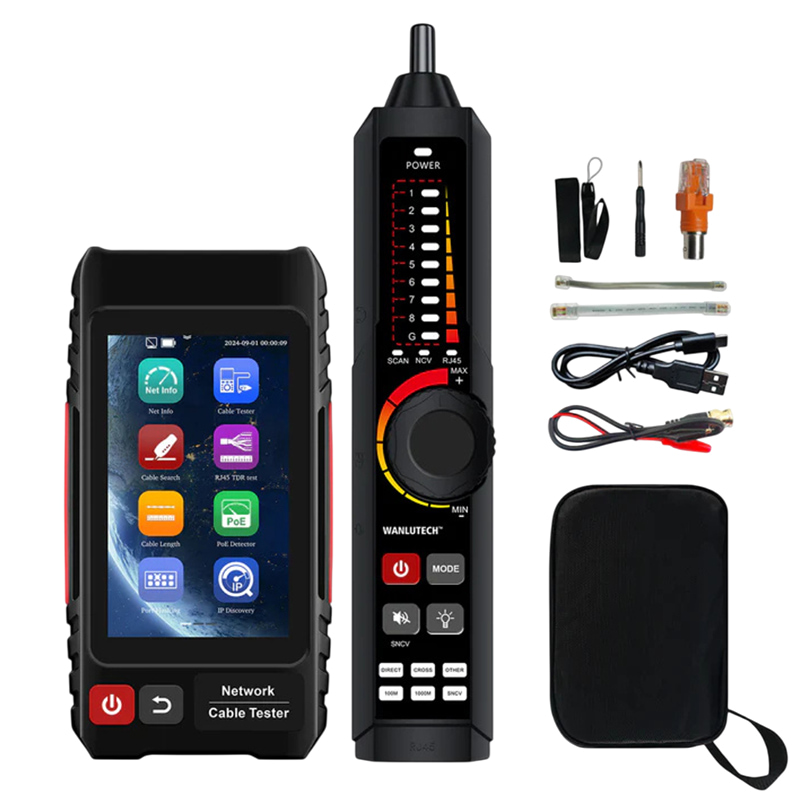

В комплект поставки входят: основной блок (эмиттер), выносной приёмник (трассоискатель), патч-корды, кабель USB-A - USB - 2хType-C, адаптеры для различных типов кабелей (RJ45, BNC), сумка для переноски.

Резюме: Expert-4CT/O – это профессиональный кабельный тестер для монтажников и инженеров, работающих с витой парой, оптоволокном и слаботочными системами. Объединяет TDR-рефлектометр, трассоискатель, PoE-тестер, оптический измеритель мощности (OPM) и визуальный локатор повреждений (VFL). Подходит для тестирования сетей до 1000 Мбит/с, диагностики линии, поиска обрывов и сертификации кабельных трасс.
