Универсальная клемма 3 (07-5253-1) Rexant

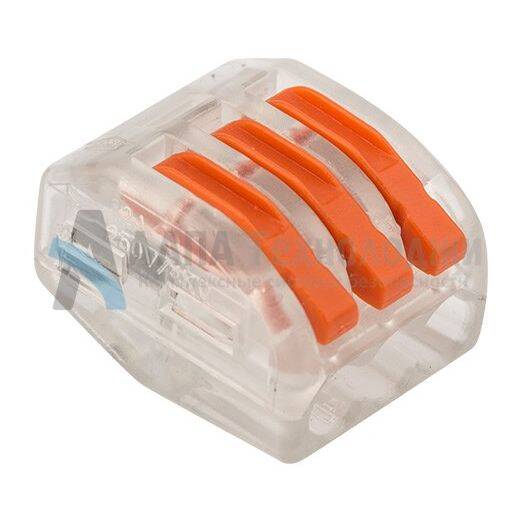

Универсальная клемма 3-проводная – соединительная многоразовая клемма на 3 проводника с плоско-пружинным зажимом в прозрачном корпусе, предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.

Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника.

Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.

Основные характеристики Rexant 07-5253-1:

• размер: 17×14.5×20.5 мм;
• материал: полиамид 66;
• материал контактов: луженая медь;
• зажим: сталь;
• цвет: прозрачный;
• напряжение: 400 В;
• материал подключаемых проводов: Cu;
• типы подключаемых проводов: одножильные, многожильные;
• ток: для одножильных проводов - 32 А, для многожильных проводов - 24 А;
• поддерживаемое сечение: 3×0.08-4 мм² (одножильный провод), 3×0.08-2.5 мм² (многожильный провод);
• рабочая температура: -40…+85°C.
